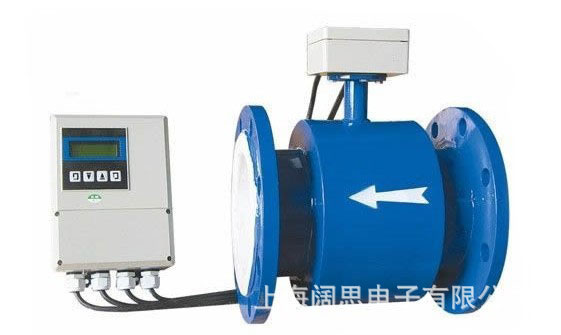

標準配置如下：

四個不銹鋼316L電極；

帶4～20mA和頻率或脈沖輸出；

10米線纜、液晶顯示；

聚四氟乙烯襯里（DN61N65),橡膠稱里（大于DN65）；

不帶接地環（測試管道為金厲管），

法蘭安裝，公稱壓力為1.6MPA

重復性0.15%，精度0.5級

■ 技術參數

● 公稱通徑系列DN (nrmn)

管道式四氟襯里：

10,15,20,25,32,40,50,65,80,100,1 25 1:50,200,250,300,350,400,450,500,600

管道式橡膠襯里：

40,50,65,80,100,125,150,200,300,350,400,500,600,800,1000,1200

● 流動方向

正，反，凈流量； 量程比：150: 1 ；重復性誤差：測量值的±0.1 %

● 精度等級：管道式：0.3級，0.5級，1.0

● 被測介質溫度：

普通橡膠襯里：-20?+60°C

高溫橡膠襯里：-20?+90°C

聚四氟乙烯襯里：-30?+100°C

高溫型乙烯襯里：-30?+180°C

● 額定工作壓力：

管道式：DN10-DN65:<2.5Mpa

DN80-DN150: < 1.6Mpa

DN200-DN1200:< 1.0Mpa

● 流量測量范圍：

流量測量范圍對流速度范圍是0.3-15m/s

● 電導率范圍：

被測流體電導率> 5us/cm

大多數以水為成份的介質，其電導率在200-800 us/cm范圍內，均可選用電磁流量

● 輸出電流及負載電阻：

4-20mA全隔離負載電阻< 750歐姆脈沖

頻率0一1 KHZ光電隔離OCT外接電源<≤35V

導通時集電極大電流為25mA

● 電極材料：

含鉬不銹鋼、鈦（Ti)、鉭（Ta)、哈氏合金 (H)、鉑（Pt)或其他特殊電極材料

● 防護等級：潛水型：IP68,其他IP65

● 供電電源：

85?265V，45?63HZ

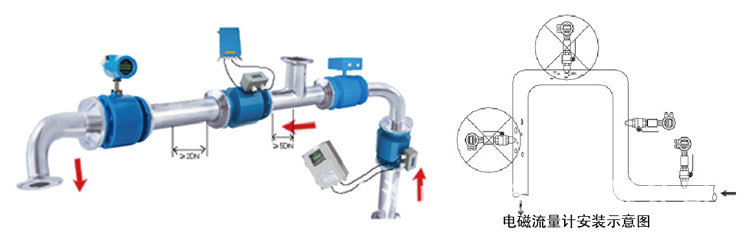

● 直管段長度：

管道式：上游≥5DN，下游≥2DN

● 連接方式：

流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB9119-88的規定。

● 防爆標志：md11BT4

● 環境溫度：-25°C?+60°C

● 相對溫度：5%?95%

● 消耗總功率：小于20W

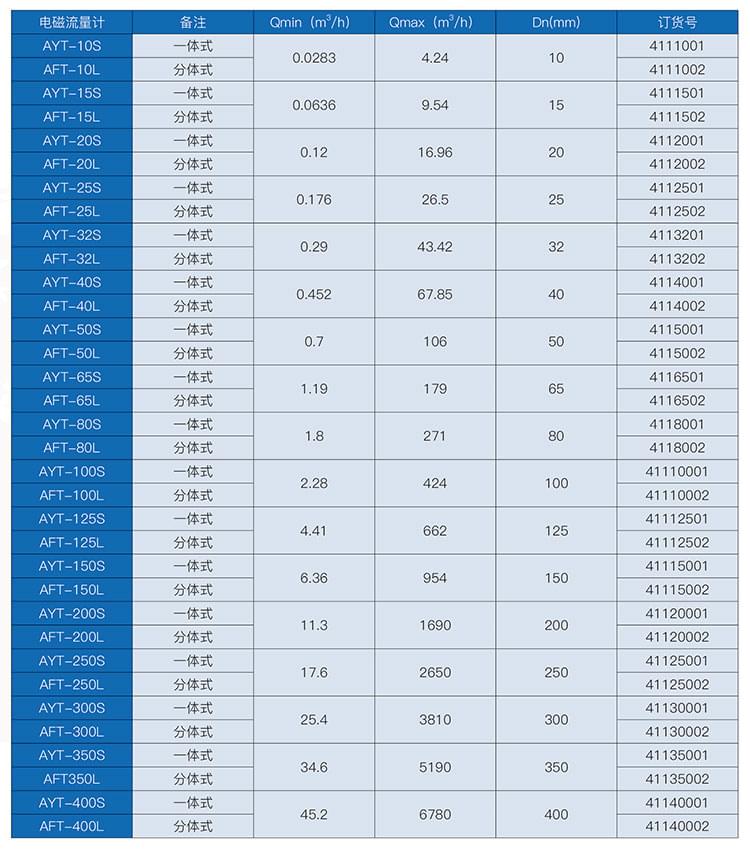

■ 電磁流量計選型表

▲ 備注：以上標配20米線纜，RS485通訊可選（提供通訊協議）液晶顯示

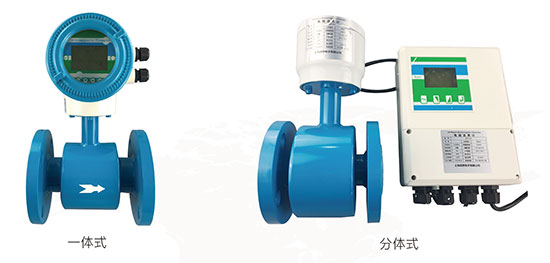

聚四氟乙烯襯里（DN6～DN65），橡膠襯里（大于DN65），316L電極，一體型，不帶接地環（測試管道為金屬管），可以帶RS232通訊，法蘭安裝，公稱壓力為1.6MPA。

其他情況及技術要求請訂購前與公司相關技術人員確認。

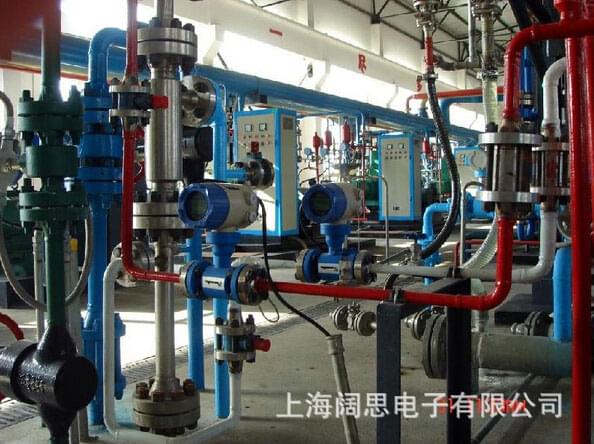

■ 應用場合

由于電磁流量計有其獨特的優點，因此被廣泛用于化工化纖、食品、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域中，用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰漿、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黒液、綠液等導電液體介質的體積流量。

如有需要請聯系 許士艷：18017122052（微信同號）
